常见问题
Q
对于需要联网的终端产品，雷达传感器和 wifi/BT/NB 等共存时下需要注意以下几点：
a. 空间上尽量错开，拉开物联网模块天线和雷达天线的间距；
b. 时间上尽量错开，当物联网模块通讯时屏蔽掉雷达传感器的信号；
c. 频率上尽量错开，可以通过调整雷达传感器的频率避开对应的通讯频率。
Q
蜂鸣器开关以及指示灯闪烁对感应信号产生影响----蜂鸣器开关对电源供电产生扰动，且开关和 5.8G 信号会发生混频，指示灯也有类似问题，因此需要软硬件做相应处理：
a. 产品结构设计时将蜂鸣器和开关放在远离雷达的位置；
b. 产品软件对干扰进行屏蔽处理，忽略蜂鸣器开关和指示灯闪烁时的雷达感应信号；
Q
继电器的通断会形成强扰动，对雷达信号产生影响，继电器通断会在电源上产生大的扰动，同时继电器的金属弹片运动本身就是多普勒干扰，需要软硬件做相应处理：

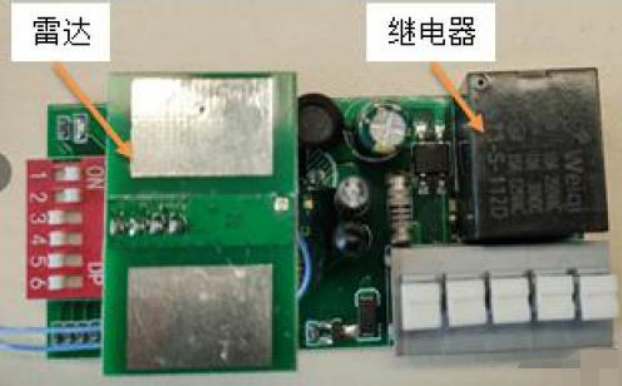

a. 产品结构设计时将雷达传感器放在远离继电器位置，或在结构上做好屏蔽，如下图：
b. 终端软件对继电器干扰进行屏蔽处理，忽略继电器通断瞬间的雷达感应信号。
Q
密集分布情况下，各雷达传感器可能会干扰导致误触发，使用注意如下：
a. 雷达传感器密集分布时，应尽量保证雷达的天线相互平行，避免相会正对照射，对于老化测试等需要密集分布的场景，保证各灯之间有超过 20cm 以上间距；
b. 对于雷达天线可能相互照射的场景，建议安装间距超过 1m；
Q
微波信号遇到金属会发生强反射，该信号会给雷达引入额外噪声，同时金属也会改变天线的辐射特性，使得感应距离发生变化，因此模块安装时需要特别注意以下四点：
a. 产品设计时，天线正面不能有金属材质外壳或部件遮挡。

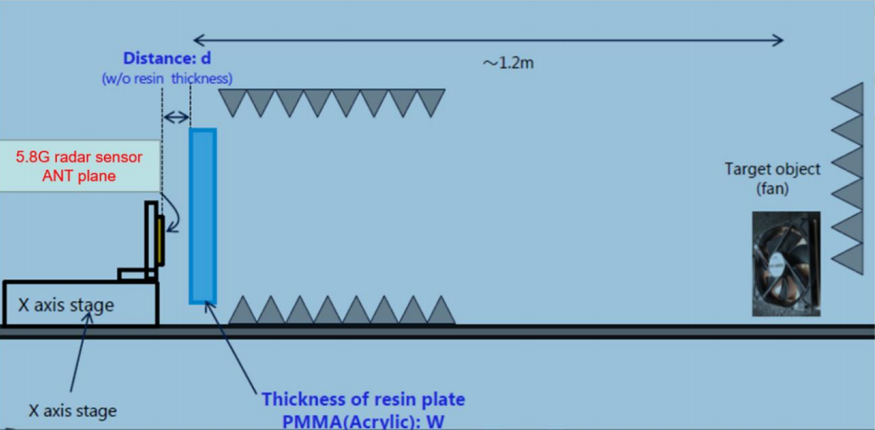

b. 允许有塑料或有机玻璃等遮挡物，但遮挡物不要紧贴天线，如下图所示，建议雷达模块天线到成品壳体的间距 d>3.5mm; 壳体最优厚度 W<4mm（注意：厚度每增加 3mm，灵敏度会降低 20%左右）；

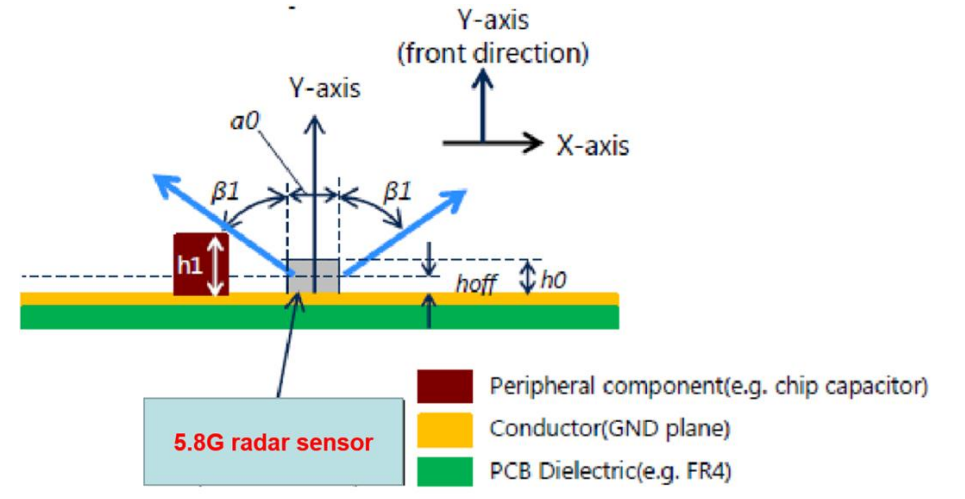

c. 传感器安装在成品上时，如果由于产品特性有金属结构且无法避免时，注意金属结构件不能突出太多，建议元器件或金属结构件与天线辐射角度β1> 60 度（非常重要！！！），以避免感应盲区，如下图所示。雷达传感器的天线平面建议高于附近其他地平面 h0>5mm 最佳。
d. 尽量避免将雷达天线方向正对着大型金属设备或管道等。
Q
电源的工频对雷达而言是强噪声，需尽量避免工频影响
电源驱动的整流桥具有混频效应，工频信号容易混叠到雷达信号上，务必使雷达模块远离整流桥回路，软硬件可分别做如下处理：

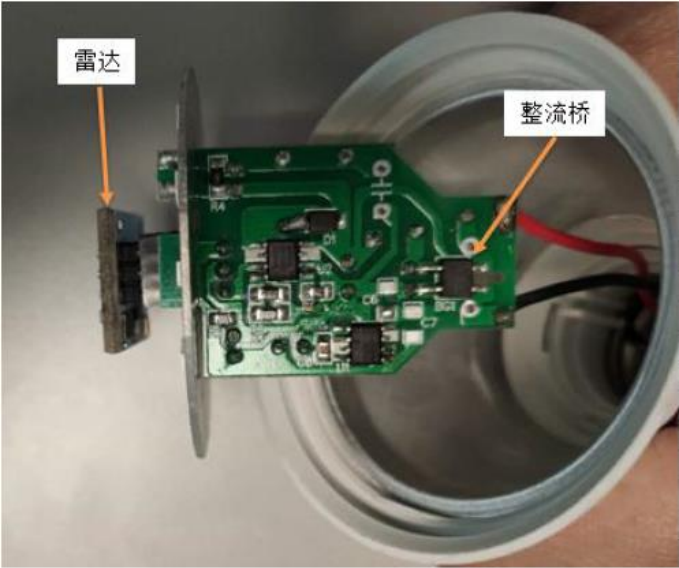

a、对于球泡、T8 等电源驱动和雷达模块一体化的产品，在电源设计时将整流电路放在远离雷达的位置，在整体结构设计上做好屏蔽；如下图所示：
b. 软件算法可以对工频滤波，对于工频干扰很强的场景需要采用特定的软件版本；
